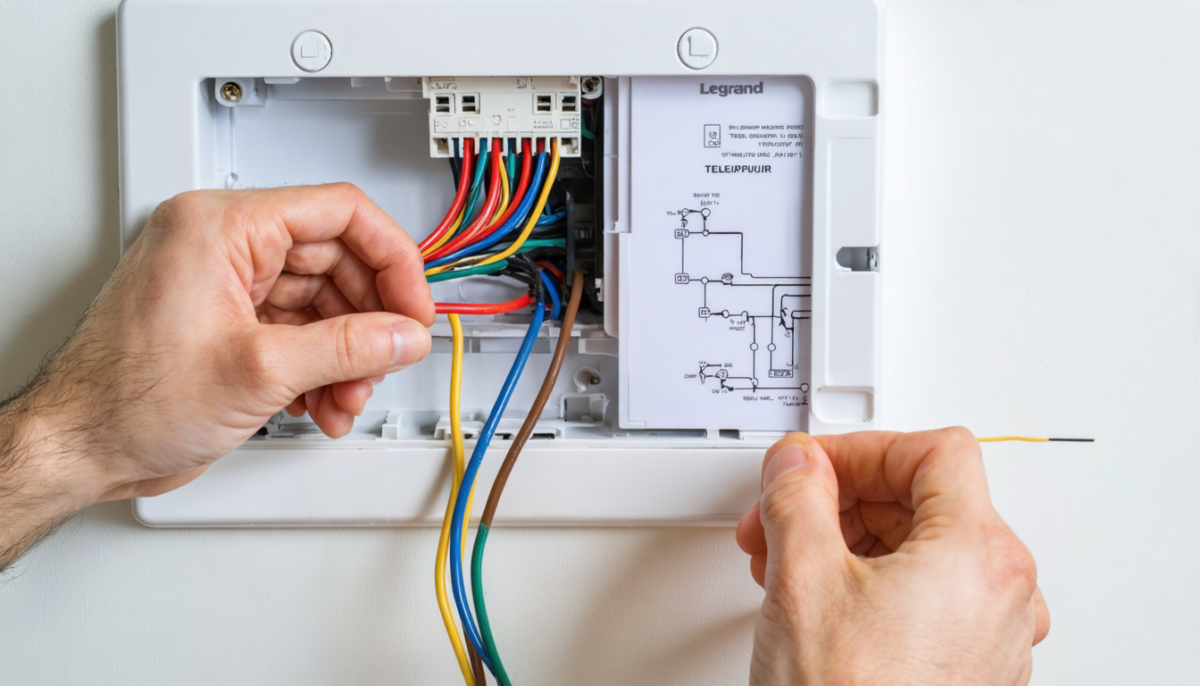

Comment brancher un télérupteur Legrand : guide complet avec schéma et étapes détaillées

Le télérupteur Legrand s’impose comme une solution moderne et efficace pour la gestion de l’éclairage depuis plusieurs points de commande dans un logement ou un espace professionnel. Face à la complexité apparente des câblages électriques et des composants, beaucoup redoutent de se lancer dans l’installation de ce dispositif. Pourtant, avec un guide complet qui détaille chaque étape du processus, il devient accessible même aux amateurs éclairés. Qu’il s’agisse d’un couloir long, d’un escalier ou d’un grand séjour, le télérupteur facilite l’allumage et l’extinction d’une source lumineuse à partir de plusieurs interrupteurs ou boutons poussoirs. Ce système intelligent, robuste et durable, évite les allers-retours fastidieux et améliore considérablement l’usage au quotidien.

Ce guide s’attache à décomposer minutieusement le processus, en partant de la compréhension du rôle du télérupteur Legrand, jusqu’aux vérifications finales du circuit. Les petites erreurs, les inversions de fils ou le choix inadapté des accessoires peuvent entraîner des dysfonctionnements, voire des risques électriques. Ainsi, l’approche pas à pas, intégrant un schéma électrique clair, garantit une installation réussie et sécurisée. En 2026, où la domotique s’intègre de plus en plus dans les habitations, maîtriser un tel câblage devient un atout personnel précieux. Un bon réglage du télérupteur contribue également à un éclairage aux performances optimales, avec des modèles silencieux et écoénergétiques proposés par Legrand.

Lire également : Sélectionner la quincaillerie idéale : astuces pour une fixation solide et pérenne

• Maîtriser les bases du fonctionnement du télérupteur pour adapter son installation aux besoins précis.
• Préparer rigoureusement le matériel nécessaire pour éviter les interruptions et erreurs sur le chantier.
• Suivre un schéma électrique détaillé pour assurer le câblage correct des bornes et des fils.
• Comprendre les spécificités des modèles Legrand, notamment les technologies silencieuses et les bornes à vis ou automatiques.
• Anticiper les erreurs courantes et découvrir les astuces de dépannage pour la longévité de l’installation.
• Tester et valider le dispositif avant de finaliser pour garantir la fiabilité du système.

Le télérupteur Legrand : principes et fonctionnement essentiels pour bien brancher

Comprendre le fonctionnement du télérupteur Legrand est primordial avant de se lancer dans son installation. Ce dispositif électromécanique agit comme un relais automatique permettant de commander un éclairage à partir de plusieurs points, grâce à des boutons poussoirs dispersés dans différentes pièces. Contrairement aux interrupteurs classiques qui s’enclenchent en position on ou off, le télérupteur interrompt ou établit le circuit électrique en inversant son état à chaque impulsion sur un bouton poussoir.

Les modèles Legrand, très utilisés en 2026, possèdent une conception modulable adaptée aux tableaux électriques modernes. Par exemple, le modèle CX3 16A unipolaire est robuste, supporte un courant de 16 ampères sous 230 volts et se connecte par bornes à vis ou automatiques. Le modèle Céliane Silencieux, plus récent, offre un fonctionnement discret en utilisant une technologie électronique pour éviter les claquements mécaniques souvent perçus comme gênants.

A lire aussi : Comment reboucher un trou avec du MAP : astuces pour une réparation durable et efficace

Voici le fonctionnement en détail : la borne 1 reçoit la phase d’alimentation, tandis que la borne 2 dirige le courant vers la lampe ou groupe de lampes. Les bornes A1 et A2 se consacrent aux retours des boutons poussoirs, formant ainsi le circuit de commande. Chaque impulsion sur un bouton poussoir actionne la bobine interne du télérupteur qui commute l’état du contacteur, allumant ou éteignant la lumière. Ce mécanisme simple mais efficace permet un contrôle centralisé tout en s’adaptant à des installations multi-points, par exemple dans un couloir ou un escalier où plusieurs interrupteurs commandent un même éclairage.

Dans un tableau, le télérupteur se positionne facilement sur le rail DIN et facilite la gestion du câblage. Choisir un télérupteur Legrand, c’est favoriser la qualité, la sécurité et la simplicité d’usage. C’est la base incontournable pour réussir une installation électrique fiable et pérenne.

Matériel et outils indispensables pour brancher un télérupteur Legrand en toute sécurité

Avant de débuter le câblage de votre télérupteur Legrand, s’assurer de la disponibilité et de la qualité du matériel est une étape cruciale. Une bonne préparation garantit non seulement la rapidité de l’installation mais aussi la sécurité, facteur non négociable en électricité. Voici la liste complète et détaillée du matériel nécessaire pour réussir votre projet :

• Télérupteur Legrand (modèles CX3 16A, Céliane Silencieux ou référence 412420 selon l’exigence du chantier)
• Disjoncteur général de 10A à 16A, indispensable pour sécuriser le circuit électrique
• Tournevis isolés – plate et cruciforme, adaptés pour serrer les bornes en toute sécurité
• Pince à dénuder et coupe-fil pour préparer les extrémités des fils électriques
• Testeur de tension non-contact, outil essentiel pour vérifier l’absence de courant avant et pendant les manipulations
• Fils électriques rigides 1,5 mm² aux couleurs normalisées : rouge (phase), bleu (neutre), noir, blanc, orange (retours boutons, éclairage)
• Gaine thermorétractable pour renforcer et isoler les connexions sensibles
• Presse-étoupe pour étanchéifier les passages de câble au tableau
• Gants isolants pour la protection personnelle lors des raccordements

Avant le démarrage, la sécurité passe par la coupure obligatoire de l’alimentation électrique sur le tableau principal, verrouillée idéalement par un cadenas de consignation. Cela élimine tout risque d’accident électrique. Utilisez ensuite le testeur de tension pour confirmer que le circuit est bien hors tension. Le respect de la norme NF C 15-100 s’impose pour garantir la conformité de votre installation, notamment en matière de section des fils, codification des couleurs et protection des circuits.

La préparation du chantier inclut également le repérage des bornes du télérupteur, la vérification des cosses de fil et la disposition des outils sur une surface propre et dégagée. Une mauvaise organisation peut compliquer inutilement l’opération et générer des erreurs évitables. Investir un peu de temps en amont facilite beaucoup la suite des opérations. Comme le révèle l’expérience des professionnels Legrand, anticiper tous les éléments assure une installation rapide et sûre.

Étapes détaillées et schéma électrique pour brancher un télérupteur Legrand pas à pas

Le branchement du télérupteur Legrand repose sur un câblage précis et rigoureux, respectant un schéma électrique spécifique. Voici un déroulé complet des étapes à suivre :

1. Couper l’alimentation générale et vérifier l’absence de tension sur le circuit concerné.
2. Identifier les bornes du télérupteur suivant leur fonction : borne 1 (entrée phase), borne 2 (retour vers l’éclairage), bornes A1 et A2 (retours boutons poussoirs).
3. Raccorder le fil rouge de phase en provenance du disjoncteur à la borne 1.
4. Brancher le fil bleu (neutre) à la borne A1 pour l’alimentation de la bobine du télérupteur.
5. Connecter les retours des boutons poussoirs (noir, blanc ou orange) ensemble puis les diriger vers la borne A2.
6. Raccorder le fil vers l’éclairage (noir, violet ou orange) à la borne 2.
7. Serrer fermement chaque connexion en veillant à l’absence de fils effilochés.
8. Effectuer une dernière inspection du câblage pour vérifier la conformité au schéma électrique.
9. Remettre sous tension et tester le fonctionnement à partir de chaque bouton poussoir.

Tableau de correspondance des bornes et couleurs recommandées des fils

Borne	Fonction	Couleur du fil conseillée
1	Entrée phase (venant du disjoncteur)	Rouge
A1	Alimentation bobine (neutre)	Bleu
A2	Retour boutons poussoirs	Noir, blanc ou orange
2	Sortie vers lampe ou éclairage	Noir, orange ou violet

Ce câblage est conforme aux normes électriques en vigueur et permet une installation fiable et stable. Le respect de ces codes couleurs facilite la maintenance et tout futur dépannage. Ce principe s’applique également aux modèles similaires de marques comme Hager ou Schneider, démontrant une certaine uniformité dans ces dispositifs pour l’année 2026.

Installer un télérupteur dans une configuration multi-boutons poussoirs

Commander un même éclairage depuis plusieurs points est l’un des atouts majeurs du télérupteur Legrand. Il est ainsi possible de positionner plusieurs boutons poussoirs indépendants sur un circuit identique, permettant une maîtrise totale de l’éclairage, particulièrement utile dans les grands espaces ou couloirs. La clé réside dans le branchement parallèle des boutons sur la borne A2 du télérupteur.

Chaque bouton poussoir, branché en parallèle sur la borne A2, transmet une impulsion qui active la bobine du télérupteur à chaque pression. Ce principe simple signifie que le nombre de points de commande théoriquement illimité est limité en pratique par des facteurs liés à la capacité électrique et aux risques d’activation intempestive.

Les experts recommandent de ne pas dépasser 15 boutons poussoirs sur un même circuit en raison des perturbations électriques engendrées par les relais et par les charges cumulées, notamment lorsque plusieurs boutons possèdent un voyant lumineux intégré. Ces voyants génèrent un courant supplémentaire qui peut faire sauter le disjoncteur ou provoquer des déclenchements intempestifs.

Par ailleurs, le choix de la section des fils devient critique à mesure que l’on multiplie les points et que la distance entre tableau et commandes augmente. Une section de 1,5 mm² est généralement suffisante pour des circuits à moins de 30 mètres avec une charge modérée. Au-delà, une section de 2,5 mm² est conseillée pour limiter les pertes de tension et garantir un fonctionnement optimal.

Pour une installation durable et conforme, l’assemblage doit éviter :

• Les inversions de phase et neutre qui peuvent bloquer le télérupteur ou provoquer des dysfonctionnements
• Les raccordements lâches, surtout sur les bornes des boutons et du relais
• Le non-respect des couleurs qui complique la maintenance
• Le surdimensionnement du nombre de boutons poussoirs

La maîtrise de ces paramètres assure un usage confortable, silencieux et sans surprises.

Caractéristiques spécifiques et options selon les modèles de télérupteurs Legrand

Legrand propose une large gamme de télérupteurs adaptés à différentes installations et attentes. Le choix devra se faire selon le type d’installation, la puissance requise, et des critères d’usage spécifiques. Voici un aperçu des principales options et leurs spécificités :

Modèle	Type	Intensité et tension	Connexion	Particularités
CX3 16A	Unipolaire standard	16A, 230V	Bornes à vis ou automatiques	Installation classique avec modularité
Céliane Silencieux	Unipolaire électronique	10A, 230V	Bornes à vis	Fonctionnement sans bruit, idéal pour espaces habités
Réf. 412420 (CX3)	Unipolaire	16A, 230V	Bornes automatiques	Installation rapide, montage facile

Les modèles unipolaires conviennent particulièrement à des éclairages domestiques classiques. Les versions bipolaires qui agissent sur phase et neutre conviennent à des installations plus complexes, mais sont moins courantes dans l’habitat. Le modèle Céliane silencieux représente un choix premium pour conjurer les nuisances sonores des anciens relais électromécaniques.

Ces télérupteurs supportent des charges variées, y compris les éclairages LED, jusqu’à environ 300W. Pour les applications domotiques intégrées, Legrand propose également des modèles compatibles avec certains protocoles, facilitant la gestion automatisée via smartphone ou assistants vocaux.

Test de fonctionnement et solutions aux problèmes fréquents lors du branchement d’un télérupteur Legrand

Tester votre installation est un passage obligatoire pour valider le câblage et garantir un fonctionnement sans faille. En 2026, les équipements de test sont de plus en plus accessibles, mais certains contrôles manuels restent irremplaçables. Voici la démarche et astuces pour réussir :

• Réactivez le disjoncteur principal et mesurez la tension avec un multimètre entre la borne 1 (phase) et A1 (neutre). Vous devriez obtenir environ 230V.
• Actionnez successivement chaque bouton poussoir, en observant la lampe ou l’éclairage. Toute absence de réaction indique un souci de câblage ou un défaut de bobine.
• Un claquement sonore est normal lorsqu’un télérupteur électromécanique fonctionne. En cas de bruit répété ou coupures fréquentes, vérifiez l’usure des contacts de puissance.
• Si le télérupteur ne répond pas, contrôlez les connexions : fils desserrés, inversion de bornes A1/A2, câblage des boutons en série au lieu de parallèle.
• En absence totale, la bobine pourrait être endommagée, nécessitant un remplacement du composant.

Souvent, les petits problèmes proviennent d’un mauvais serrage des connexions ou de fils mal dénudés. En matière d’entretien, il est recommandé de resserrer périodiquement les bornes pour conserver une bonne conductivité. À défaut, une usure prématurée peut générer des dysfonctionnements ou une coupure inopinée du circuit.

Il faut également bannir les courts-circuits lors du câblage, qui peuvent causer la coupure immédiate du disjoncteur. Une telle erreur endommage le télérupteur et parfois l’éclairage. Si un court-circuit survient, coupez immédiatement l’alimentation et inspectez les connexions avec soin.

Conseils pratiques pour choisir le bon disjoncteur, bornes et éviter les interférences dans une installation avec télérupteur Legrand

La réussite d’une installation électrique avec un télérupteur Legrand dépend aussi du choix des composants complémentaires. Le disjoncteur protège le circuit en cas de surintensité, et la qualité des bornes assure la sécurité des raccordements.

Quel disjoncteur choisir ? Un disjoncteur de 10A à 16A est généralement conseillé, selon la puissance de la charge et du télérupteur. Il doit être installé sur le rail DIN du tableau électrique, proche et accessible. L’emploi d’un disjoncteur dédié au circuit évite les déclenchements intempestifs et garantit la sécurité globale.

Concernant les bornes de télérupteur Legrand, il existe deux grandes familles :

• Bornes à vis : traditionnelles et sécurisées, elles demandent un tournevis pour le serrage. Elles conviennent mieux aux installations où le câblage est fixe et stable.
• Bornes automatiques : récentes, elles facilitent le branchement rapide sans outil, réduisant les erreurs de connexion. Ces modèles sont particulièrement appréciés dans les rénovations modernes.

Pour minimiser les interférences électriques, notamment dans des environnements domotiques ou avec des lampes fluocompactes, vérifiez la bonne isolation de toutes les connexions et utilisez, si nécessaire, des filtres EMI/RFI. L’ajout d’un condensateur X2 en parallèle à la bobine du télérupteur peut aussi réduire les parasites. Ces précautions assurent un fonctionnement fluide et silencieux en 2026, où la multiplication des appareils connectés est la norme.

Comment remplacer un télérupteur Legrand défectueux et astuces pour prolonger sa durée de vie

Le remplacement d’un télérupteur Legrand doit toujours commencer par une coupure totale de l’alimentation électrique afin d’éviter tout accident. Identifiez soigneusement les connexions existantes en photographiant ou en notant chaque fil pour ne pas vous tromper lors du remontage. Le remplacement peut alors s’effectuer aisément en décrochant l’appareil et en le clipsant sur le rail DIN après avoir raccordé les fils selon le schéma précisé dans ce guide.

Voici quelques conseils pour entretenir et optimiser la durée de vie de votre télérupteur :

• Vérifiez régulièrement le serrage des bornes, car un desserrage provoque surchauffes et dysfonctionnements.
• Évitez une surcharge des circuits; respectez la puissance maximale indiquée par le constructeur (généralement 16A).
• Privilégiez les modèles électroniques pour réduire le bruit et l’usure mécanique.
• Nettoyez périodiquement le tableau électrique pour éviter la poussière qui peut perturber les contacts.
• Surveillez les boutons poussoirs pour éviter qu’ils restent bloqués, ce qui pourrait surconsommer la bobine.

Ces mesures simples contribuent à une installation pérenne et sécurisée sur du long terme, limitant les visites de maintenance coûteuses.

En bref : points clés à retenir pour brancher un télérupteur Legrand sans erreur

• Respect strict du schéma électrique : phase sur borne 1, neutre sur A1, retours boutons sur A2, et sortie éclairage sur borne 2.
• Sécurité avant tout : couper le courant, tester avec un testeur non-contact, porter des gants isolants.
• Utiliser du matériel conforme et adapté : fils rigides 1,5 mm², disjoncteur approprié (10A à 16A).
• Attention aux branchements multipoints : ne pas dépasser 15 boutons poussoirs pour éviter les perturbations électriques.
• Privilégier les modèles silencieux pour un confort acoustique maximal.
• Effectuer des tests approfondis avant la mise en service.
• Dépanner rapidement en cas de disfonctionnements courants : câblage, usure bobine, bornes lâches.
• Ne jamais hésiter à faire appel à un professionnel si le doute subsiste.

Quelle est la différence entre un télérupteur Legrand et un interrupteur classique ?

Le télérupteur permet de commander un éclairage depuis plusieurs points différents grâce à des boutons poussoirs, contrairement à un interrupteur traditionnel limité à un seul point de commande.

Peut-on brancher plusieurs boutons poussoirs sur un seul télérupteur Legrand ?

Oui, tous les boutons poussoirs se raccordent en parallèle sur la borne A2 du télérupteur. Cependant, il est conseillé de ne pas dépasser 15 boutons pour éviter les déclenchements intempestifs.

Quel disjoncteur utiliser avec un télérupteur Legrand ?

Un disjoncteur de 10A à 16A est recommandé selon la puissance des éclairages associés et le modèle de télérupteur.

Comment tester un télérupteur sans multimètre ?

Il est possible d’écouter le ‘clac’ de la bobine en actionnant les boutons poussoirs avec le courant allumé ou de vérifier visuellement si la lampe s’allume, mais ces méthodes restent moins précises qu’un test avec multimètre.

Comment éviter les interférences électriques liées au télérupteur ?

Assurez-vous du bon serrage des connexions, utilisez des câbles adaptés et envisagez l’ajout de filtres EMI/RFI ou d’un condensateur en parallèle à la bobine pour réduire les parasites.
